作為安達魯西亞 (Andalucía) 自治區首府及佛朗明哥 (Flamenco) 發展中心,塞維亞 (Sevilla) 是西班牙第四大城,也是南部藝術、文化、金融重地。在這座擁有2,200年歷史的古城放進一件充滿未來主義色彩的構造物會是一陣驚喜抑或一場災難?

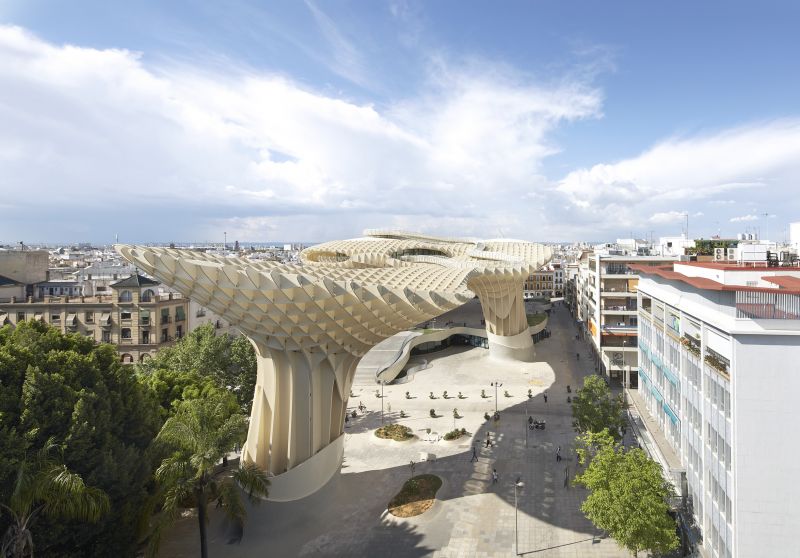

塞維亞的都市陽傘是全球最大規模木構造作品之一;圖片提供 / Hufton+Crow

圖片說明:塞維亞的都市陽傘是全球最大規模木構造作品之一;圖片提供 / Hufton+Crow


塞維亞的都市陽傘 (Metropol Parasol) 是全球最大規模木構造之一,由德國建築師Jürgen Mayer H設計,Arup提供技術顧問。六座相連的南北向傘狀構造物長約150公尺、寬75公尺、高25公尺,基座為混凝土構造,上層則以木構造為主,當地居民暱稱其為「塞維亞大蘑菇」。

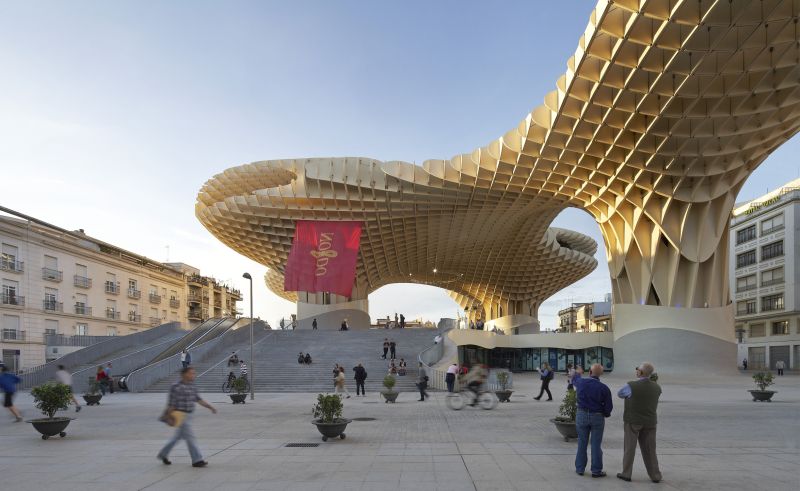

超大尺度的作品為這座歷史城市帶來視覺上的衝擊;圖片提供 / Hufton+Crow

圖片說明:超大尺度的作品為這座歷史城市帶來視覺上的衝擊;圖片提供 / Hufton+Crow

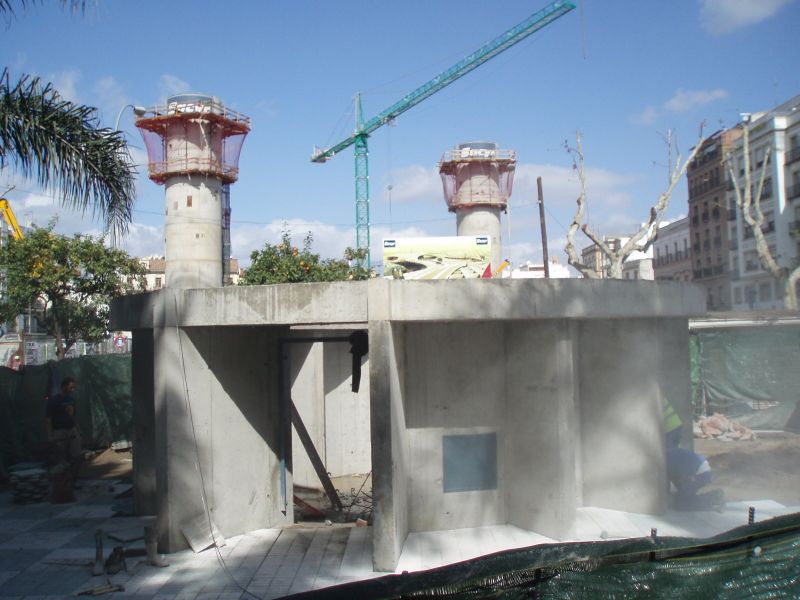

基座以混凝土構造穩定基礎;圖片提供 / Arup

圖片說明:基座以混凝土構造穩定基礎;圖片提供 / Arup


Metropol Parasol是La Encarnación Square改造工作之一,這座地下一層地上三層建築構造物,歷時六年建造,終於在2011年正式完成。地下層為考古博物館,展示該處出土的羅馬及摩爾文物遺跡,一樓為面積2,155平方公尺的中央市場,匯聚老城區既有的店舖與農產市集,再往上兩層則是一片觀景平台與餐廳。從設計的角度來看,這件作品保留了舊城區的記憶,也創造新時代的視野,不僅是傘底的停駐空間,設計者更將人群拉上傘面眺望南方建於16世紀的塞維亞大教堂。

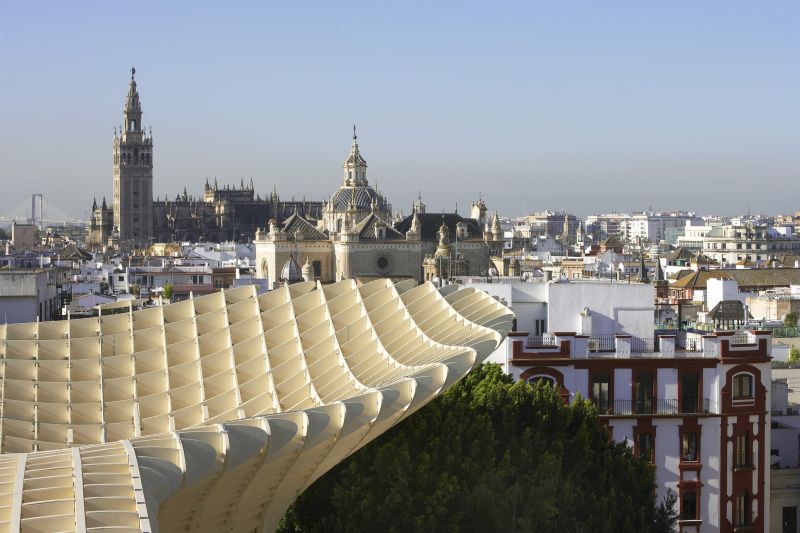

藉由這件作品遠眺塞維亞城市風貌;圖片提供 / Hufton+Crow

圖片說明:藉由這件作品遠眺塞維亞城市風貌;圖片提供 / Hufton+Crow

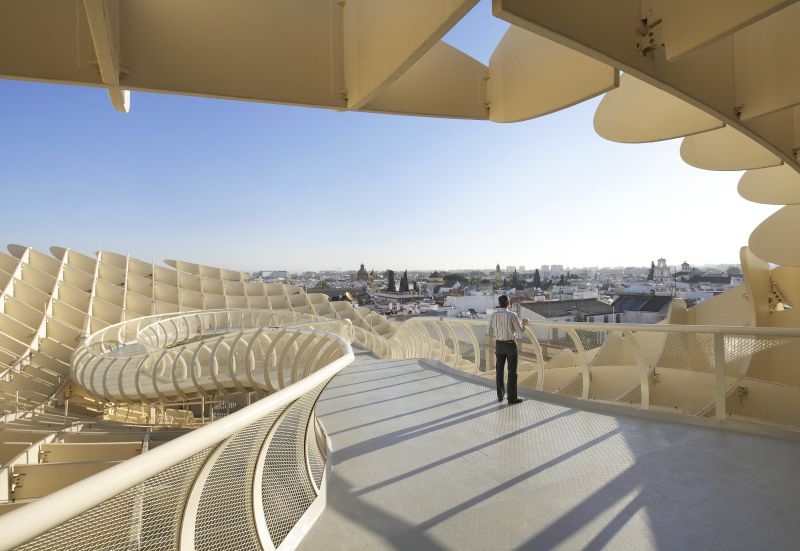

漫步在都市陽傘之上以不同的角度閱讀塞維亞;圖片提供 / Hufton+Crow

圖片說明:漫步在都市陽傘之上以不同的角度閱讀塞維亞;圖片提供 / Hufton+Crow

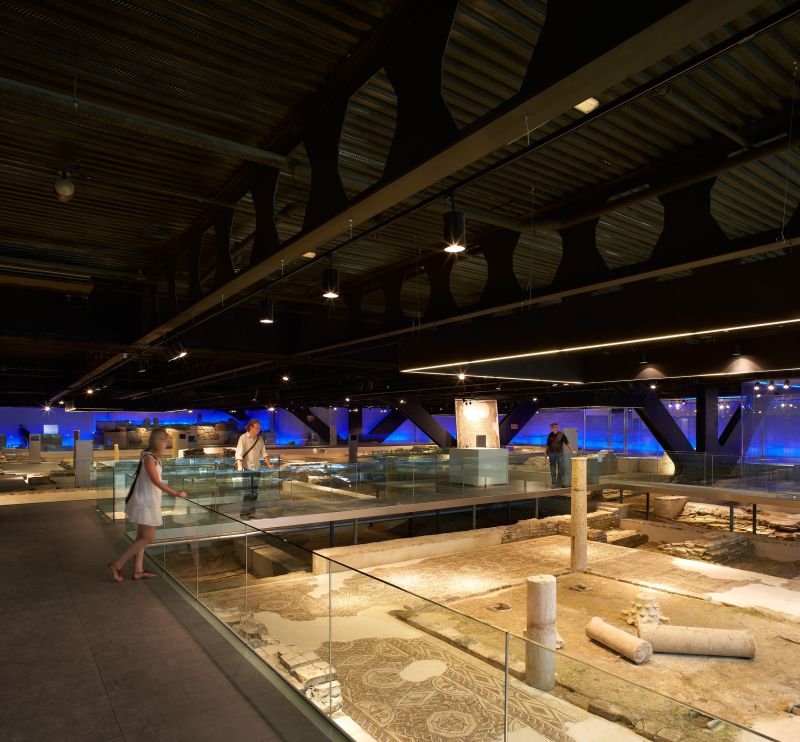

地下層博物館展示開挖出土的羅馬及摩爾文物;圖片提供 / Hufton+Crow

圖片說明:地下層博物館展示開挖出土的羅馬及摩爾文物;圖片提供 / Hufton+Crow


為了滿足建築師的設計概念,Arup工程師藉由電腦建模,反覆地測試與分析,以確保整體構造的安全性、施工的便利性、材料的經濟性,最終選擇了一款稱為Kerto的單板積層材 (LVL) 作為主要材料,表面噴塗聚亞氨酯塗料,以達到防火、防水、防曬等保護作用。

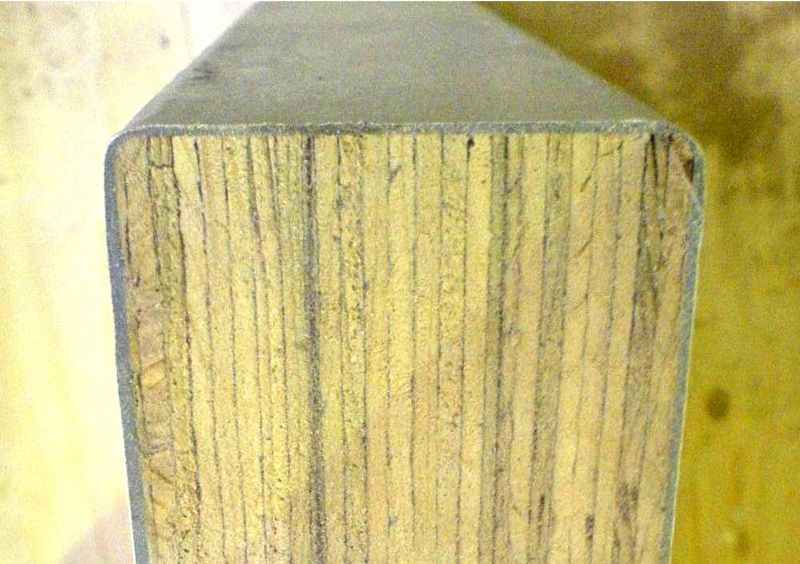

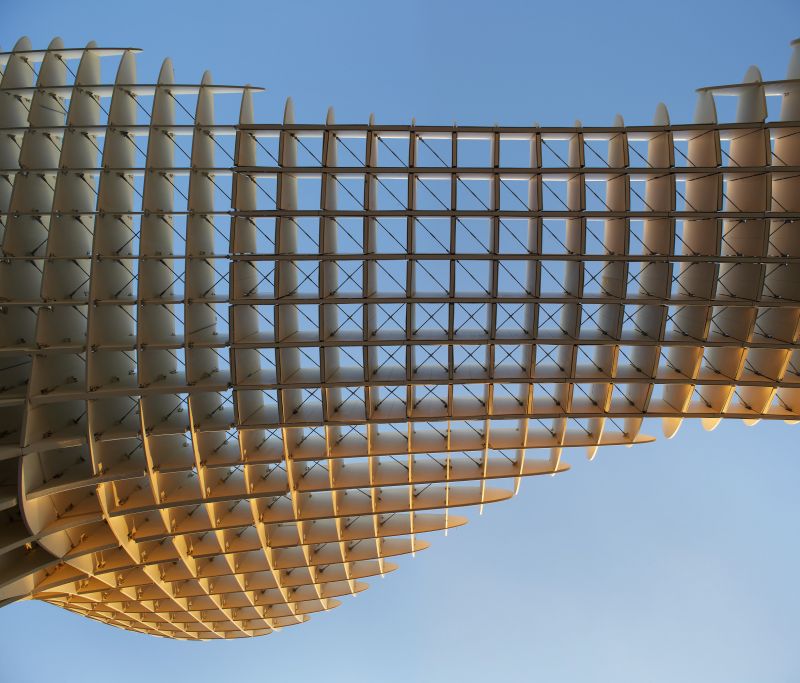

本案以堅固耐用的Kerto作為主要建材;圖片提供 / Arup

圖片說明:本案以堅固耐用的Kerto作為主要建材;圖片提供 / Arup


大尺度的有機型式為結構及施工帶來相當大的挑戰;圖片提供 / Hufton+Crow

圖片說明:大尺度的有機型式為結構及施工帶來相當大的挑戰;圖片提供 / Hufton+Crow


Metropol Parasol特殊的設計型式為結構運算及施工營造帶來相當大的挑戰,Arup工程師除了以自行開發的軟體進行分析之外,也為這件作品設計專用的接合鉚釘,以簡化這把超過3,000個節點的巨型陽傘,優化施工程序並縮短工期。

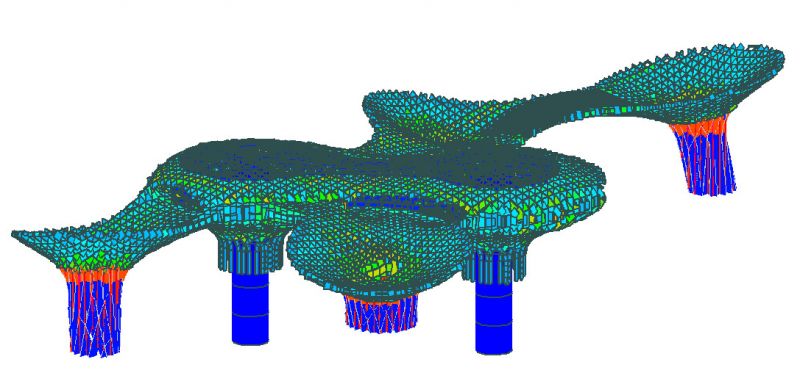

Arup藉由自行開發的軟體分析結構及工序;圖片提供 / Arup

圖片說明:Arup藉由自行開發的軟體分析結構及工序;圖片提供 / Arup

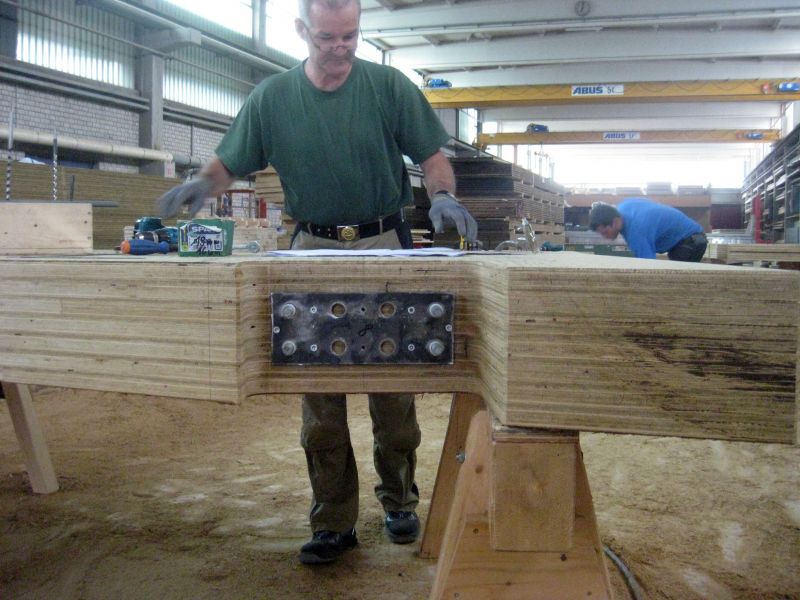

專門設計的接合鉚釘在整件作品中扮演非常重要的角色;圖片提供 / Arup

圖片說明:專門設計的接合鉚釘在整件作品中扮演非常重要的角色;圖片提供 / Arup


另一個問題是當地炙熱的氣候環境,我們透過熱環境分析得知,塞維亞的高溫會對傳統的黏著方式及材料帶來麻煩,因此,除了選用特殊的黏著劑之外,所有的構件都在德國進行前期組裝,再以卡車運至賽維亞進行最後搭建,以減少高溫氣候的負面影響。
當地炎熱的氣候環境對施工方法是一大挑戰;圖片提供 / Arup

圖片說明:當地炎熱的氣候環境對施工方法是一大挑戰;圖片提供 / Arup

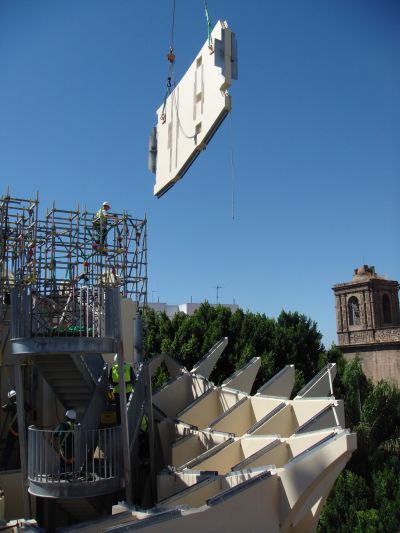

大部分的構件在德國組裝後才送到現場搭建;圖片提供 / Arup

圖片說明:大部分的構件在德國組裝後才送到現場搭建;圖片提供 / Arup


這把古城中的陽傘已經張開五年,獨特的造型設計儼然成為造訪賽維亞的另一個理由,創造城市新地標之餘,這件作品更為往來旅人提供另一個高度以俯拾城市的美,也為生活在其中的居民帶來一道烈陽下的陰涼處,強化廣場的活動機能。站在設計團隊的角度,這件作品成功整合多項專業,以開創性的技術與決心面對設計及環境的挑戰,最終在廣場上實現紙筆下的設計草圖,為這座城市帶來一件充滿未來性的藝術品。

Video of the Metropol Parasol, Seville:


圖文提供/ 鄭長芳 josh.cheng@arup.com
Consultant | Building Sustainability
英國特許環境師
英國環境工程師協會會員
美國LEED AP
ARUP
